Para calcular el espesor de una Aislamiento 2 equivalente a un espesor determinado de un Aislamiento 1 hay que aplicar la siguiente fórmula:

E2 = E1 x L2 / L1

Siendo:

E1 Espesor del aislamiento 1
E2 Espesor del aislamiento 2
L1 Conductividad del aislamiento 1
L2 Conductividad del aislamiento 2

Por ejemplo: ¿Qué espesor de un Poliuretano Proyectado hay que instalar para conseguir el mismo aislamiento que con 5 cm de EPS?

Datos:

E1=5 Espesor del EPS.
L1=0.035 Conductividad media del EPS.
L2=0.028 Conductividad media del Poliuretano Proyectado.

E2 = E1 x L2 / L1

E2 = 5 x 0.028 / 0.035
E2 = 4

Luego habrá que poner 4 cm de Poliuretano Proyectado para igualar el aislamiento de 5 cm de EPS.

El procedimiento de medición está recogido en la Norma UNE 92316 – Criterios de medición y cuantificación para trabajos de aislamiento térmico mediante relleno de cámaras en edificación.

Esta norma aplica a los siguientes productos:

• Insuflado de Lana Mineral (MW)
• Inyección de Poliuretano (PU)
• Insuflado de Celulosa (LFCI)
• Relleno con perlas de poliestireno expandido (EPS)
• Insuflado de Lana de Madera (WW)

Los criterios son los siguientes:

Paredes lisas

Se medirá a cinta corrida, añadiendo encuentros. Deducciones:

• Pilares: no se deducirán.
• Huecos:
  • Menores de 2 m²:    deducción 0%
  • Entre 2 y 4 m²:         deducción 50%
  • Mayores de 4 m²:    deducción 80%

Aplicaciones especiales

Se podrán aplicar otros incrementos por acuerdo entre las partes en situaciones de especial dificultad: Trabajos en altura, medianeras exteriores, trabajos desde grúa, etc.

El procedimiento viene recogido en las diferentes normas de instalación, como el Anexo B de la Norma UNE-EN 14064-2 (MW), el Anexo A de la Norma UNE-EN 14318-2 (PU), o el Anexo C de la Norma UNE-EN 15101-2(LFCI).

En todas ellas, el procedimiento es común:

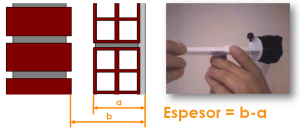

Se tomarán 10 medidas cada 100 m² aislados, a través de los orificios de inyección, midiendo con una cinta métrica metálica la profundidad total del orificio y restando el grosor de la primera hoja.

El espesor medio se calculará como la media aritmética de todas las medidas tomadas.

El procedimiento de medición está recogido en la Norma UNE 92310 – Criterios de medición y cuantificación para trabajos de aislamiento térmico en edificación. Espuma rígida de poliuretano (PU) proyectado in-situ.

Los criterios son los siguientes:

Paredes lisas

Se medirá a cinta corrida. Deducciones:

• Pilares: no se deducirán.
• Huecos:
  • Menores de 2 m²:    deducción 0%
  • Entre 2 y 4 m²:         deducción 50%
  • Mayores de 4 m²:    deducción 80%

Cubiertas y superficies planas

Por arriba: a cinta corrida. Deducciones:

• Mismo criterio que en paredes lisas.

Por debajo: Mismo criterio con incrementos:

• Techos lisos: 15%.
• Techos no lisos (Bañeras, etc.): 20% más desarrollo.

Cubiertas onduladas, perfiladas, tejas

Por arriba: medición en desarrollo.

Por debajo: mismo criterio, añadiendo el desarrollo de la estructura (cerchas, vigas…)

Frentes de forjado

Medición a cinta corrida, considerando 1 m lineal de frente forjado como 1 m² de superficie.

Aplicaciones especiales

Se podrán aplicar otros incrementos por acuerdo entre las partes en situaciones de especial dificultad: Trabajos en altura, medianeras exteriores, cubiertas de gran pendiente, trabajos desde grúa, etc.

Procedimiento de medición del espesor está recogido en el Anexo A de la Norma UNE-EN 14315-2.

La medición del espesor se efectuará con ayuda de un punzón graduado o instrumento similar cuyo diámetro no sobrepase 2 mm.

Por cada 100 m² proyectados, se deben tomar 10 medidas, 5 en zonas de aparente mayor espesor y 5 en zonas de aparente menor espesor. Ninguna medida se tomará a menos de 200 mm de una esquina. Si la anchura del área proyectada es menor de 450 mm, entonces las medidas no se tomarán a menos de 100 mm.

Se debe obtener la media de esas diez mediciones.

El espesor declarado del aislamiento instalado será el valor promedio de esas medias.

Validación de los resultados

Para espesores de aislamiento instalado ≥ 100 mm, ninguna medición individual debe ser inferior en más de 25 mm al espesor de aislamiento.

Para espesores de aislamiento instalado < 100 mm, ninguna medición individual debe ser inferior en más de un 25% al espesor de aislamiento.

El Procedimiento de medición de la densidad aplicada está recogido en el Anexo B de la Norma UNE-EN 14315-2.

Debido a las características particulares del producto y la dificultad natural de sacar probetas homogéneas de la espuma ya aplicada, en espumas de celda cerrada es necesario utilizar el método de inmersión del Anexo C, que permite ensayar probetas de geometría irregular que incorporen todas sus pieles, como la imprimación y la piel final.

Se debe sacar una muestra al día, de peso no inferior a 10 g. Se pesa la muestra, y a continuación se calcula el volumen de la muestra mediante inmersión en un recipiente con agua situado sobre una balanza. El incremento de peso del recipiente sería el volumen de la probeta de ensayo, siendo 1 g = 1 cm³.

La densidad del poliuretano proyectado será el peso dividido entre el volumen así calculado.
